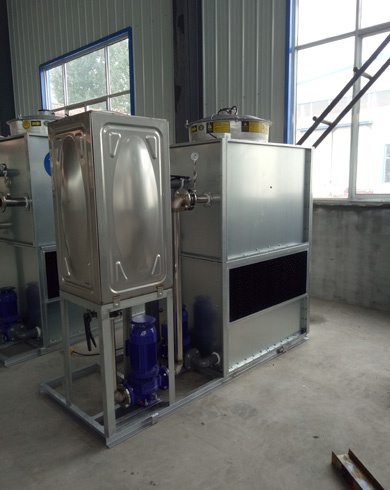

8噸全封閉水冷系統
|
設備型號 |
KCN-17R（10T）逆流 |
KCN-35R(20T)逆流 |
|
冷卻能力 |
51200Kcal/h |
106500 Kcal/h |
|
風機數量 |
1臺 |
2臺 |
|
風機功率 |
0.75kw |
0.75*2 |
|
風機風量 |
12960m3/s |
25200 m3/h |
|
噴淋泵數量 |
1臺 |
1臺 |
|
噴淋泵功率 |
0.75KW |
0.75 kw |
|
噴淋泵水量 |
14m3/h |
14 m3/h |
|
進出水口徑 |
DN50 |
DN65 |
|
工作水壓 |
0.10～0.25Mpa |
0.10～0.25Mpa |
|
外形尺寸 |
2200×930×2060 mm |
2300*1150*2250 |
水冷優點
全封閉式循環冷卻，杜絕雜物引起的管路堵塞。
采用軟水循環冷卻，無水垢生成引起的電源、可控硅、電容器、IGBT模塊，感應線圈等過熱損壞。
不需要水池和冷卻塔、占地小、移動方便。
散熱效率高、運行成本低。
封閉式循環水耗量很小，符合環保節能的要求。
技術參數
|
設備型號 |
KCN-17R（10T）逆流 |
KCN-35R(20T)逆流 |
|
冷卻能力 |
51200Kcal/h |
106500 Kcal/h |
|
風機數量 |
1臺 |
2臺 |
|
風機功率 |
0.75kw |
0.75*2 |
|
風機風量 |
12960m3/s |
25200 m3/h |
|
噴淋泵數量 |
1臺 |
1臺 |
|
噴淋泵功率 |
0.75KW |
0.75 kw |
|
噴淋泵水量 |
14m3/h |
14 m3/h |
|
進出水口徑 |
DN50 |
DN65 |
|
工作水壓 |
0.10～0.25Mpa |
0.10～0.25Mpa |
|
外形尺寸 |
2200×930×2060 mm |
2300*1150*2250 |
配置表
項目
KCN-17R、KCN-35R
主機
表冷器
盤管主件
φ16mmδ=0.6mm T2脫酸紫銅管
注：KCN-35R也可做304不銹鋼管
集水管
δ=3mm
外殼
上箱
δ=2mm厚, 韓國浦項進口、鍍鋅板
積水槽
δ=2mm厚, 韓國浦項進口、鍍鋅板
排風系統
風機
凱翔冷卻塔專用：前川機電(鋁合金電機、尼龍風葉)
脫水器
Pvc脫水器
進風格柵
防陽光、防濺水(閉塔專用)
噴淋系統
噴淋泵
凱翔冷卻塔專用 山東源泉泵業
噴淋管
PVC管
噴淋頭
ABS新花蘭噴頭
相應配件
排氣閥、排污閥、壓力表
遠程控制
系統
自動數顯溫度控制系統
廈門伯特溫控電子有限公司
噴淋泵自動控制系統
廈門伯特溫控電子有限公司
系統運行故障報警系統
正泰電器
水泵風機控制系統
正泰電器
電氣部分
正泰電器
